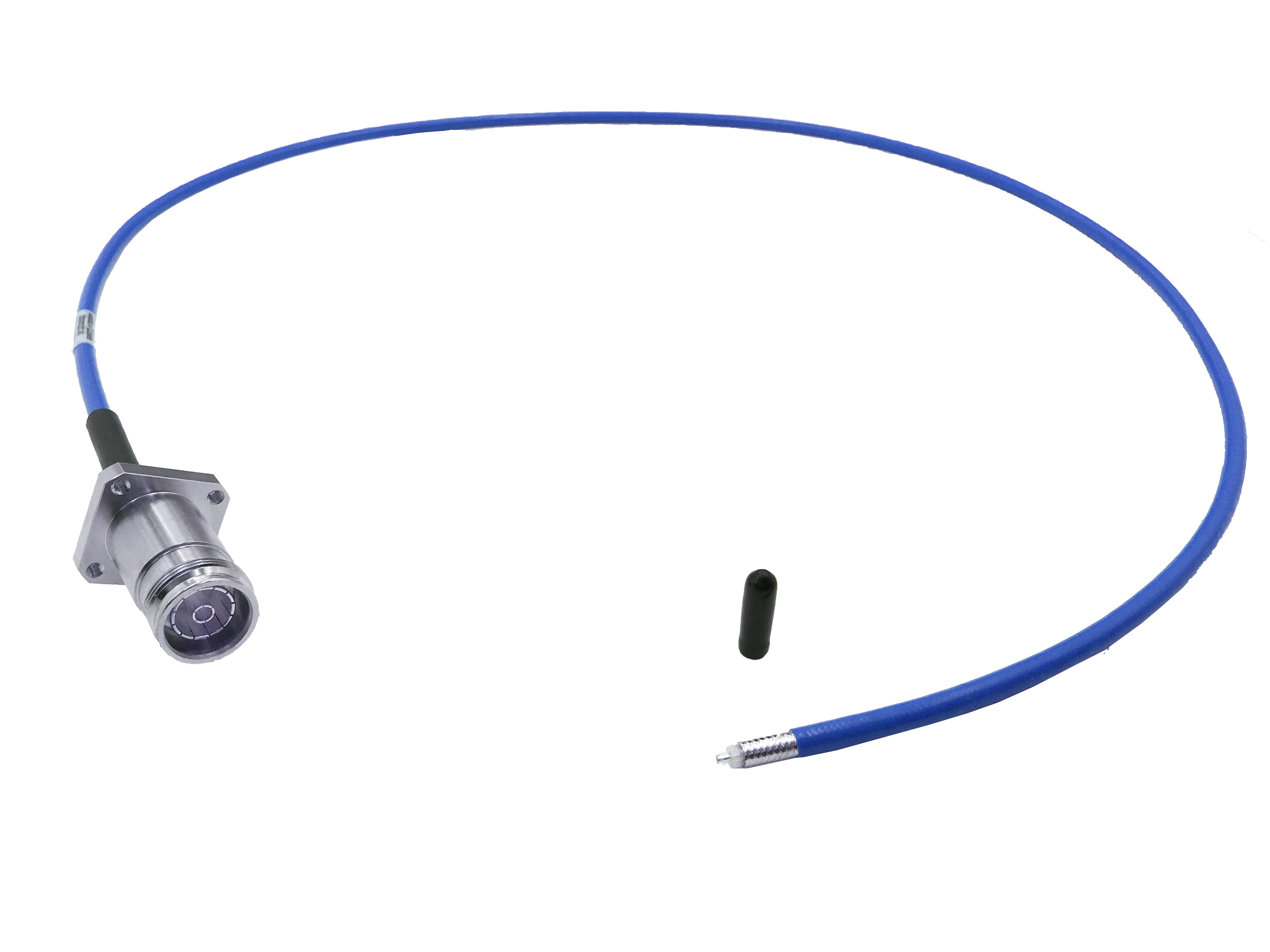

4.3/10F RG402 線纜組件-001

4.3-10（Mini DIN）連接器旨在滿足移動網絡設備不斷增長的性能需求及小型化要求, 小尺寸和輕重量的特性實現了移動無線電網絡組件的小型化，可實現更加密集、重量更輕的應用，是空間受限、高密度和重量敏感型應用的理想選擇。盡管尺寸和重量均有所縮小，但4.3/10的結構設計保證了出色的回波損耗和無源互調性能 (PIM) 水平。

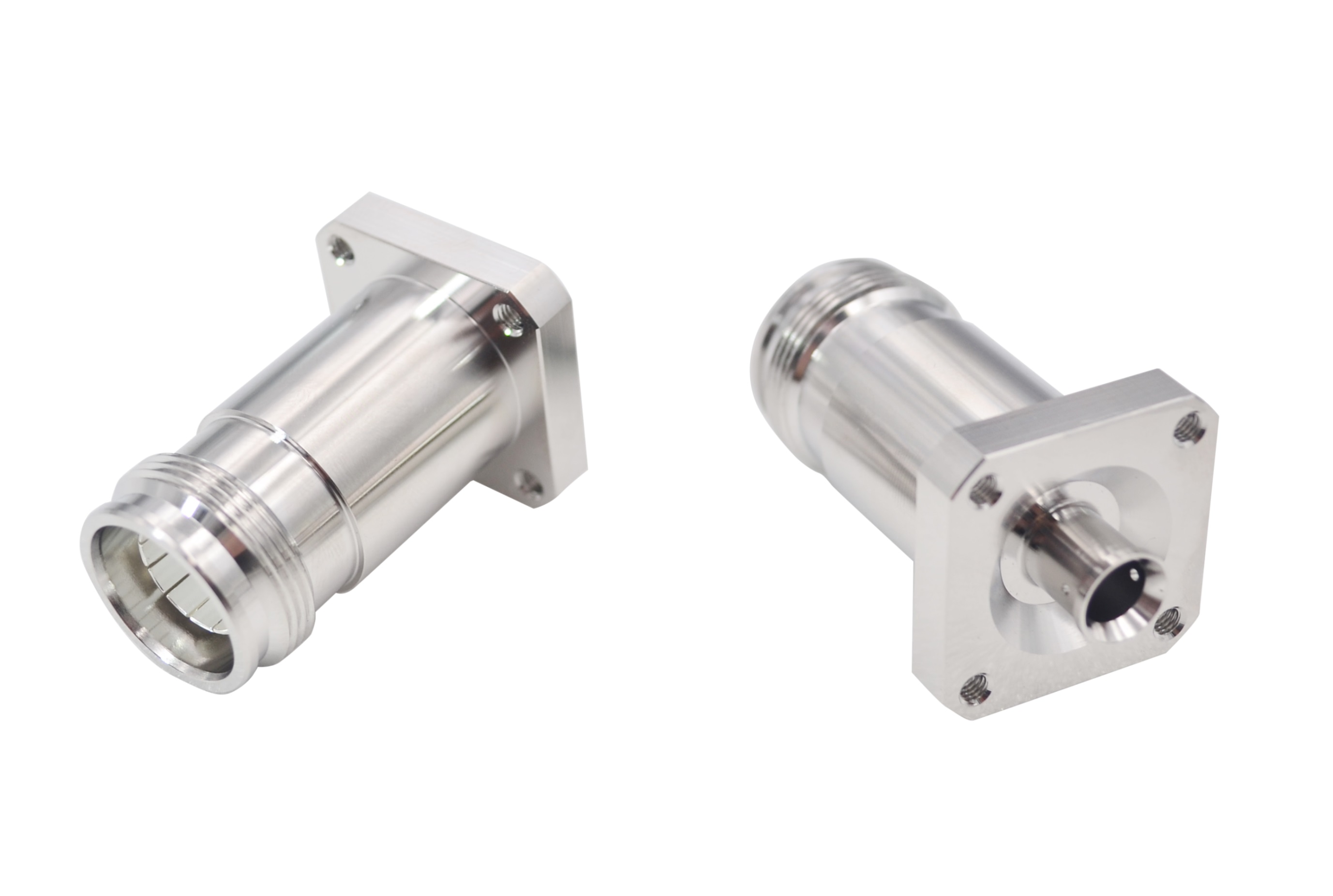

4.3/10型連接器它具有抗振性強，可靠性高、機械和電氣能優良等特點，具備很低的 PIM 性能，通過電氣面和機械面的分離，三種不同的連接類型：扳手?jǐn)Q緊、手動螺旋及快速鎖緊，簡化了安裝過程，使連接力矩變小，廣泛應用于無線電設備和儀器中。同時4.3/10插座可與三種對應的插頭匹配，且所實現的電氣性能相當， 均達到連接器最高防水等級IP68，給客戶提供了更多的選擇性。

該款4.3/10 SF141/RG402線纜組件采用焊接組裝方式，具有低互調，連接穩定，高可靠性的特點，廣泛應用于基站天線，是信號傳輸?shù)暮诵慕M件。

Advantage特性和優勢

?  獨立的電氣和機械觸頭使得 PIM 性能優于 7/16 連接器

?  50 Ω 標準阻抗

?  體積更小，重量比 7/16 輕 40%

?  特別適合用于需要低 PIM 和低衰減的應用

?  非配接狀態下符合 IP-67 要求

Application應用

適配器應用

?  基站

?  多信道天線

?  分布式天線系統 (DAS)

?  電池裝置

?  無線基礎設施

?  實驗室應用

?

連接器應用

?  分布式天線系統 (DAS)

?  基站

?  無線基礎設施

?  電信

?  濾波器、組合器

Datasheet參數指標

Electrical Performance

   Characteristic Impedance：         50 ohm

   Frequency Range：                    DC-6GHz

   VSWR：                                    ≤1.1 (DC-4GHz),≤1.2(4-6GHz)

   PIM3：                                     ≤-160dBc

   Dielectric Withstanding Voltage：≥2500V RMS,50Hz,at sea level

   Dielectric Resistance：               ≥5000MΩ

   Contact Resistance：

   Center Contact                          ≤1.0mΩ

   Outer Contact                           ≤1.0mΩ

Mechenical Performance

   Durability：                              Mating cycles ≥500

Environmental

   Temperature Range：-40℃～+85℃

   Watertightness(1m water depth, 24hours)：IP68

   RoHS：Full RoHS-Compliance

Material and Plating

   Part                           Material                       Plating

   PIN                            Bronze                         Silver

   Inner contact              Bronze                         Silver

   Ourter contact             Brass                         Tri-metal

   Insulator                     PTFE                                \

   Gasket                      Silicon rubber                      \
